Wirbelstromsensor-Kit zur Messung der Faserausrichtung und des Faserflächengewichts für alle Lagen eines Stapels

Anlagenbauer, Hersteller von Fertigungslinien oder Unternehmen der Automatisierungstechnik fragen sich vielleicht, ob es möglich ist, das Wirbelstromsystem in ihre Maschinen zu integrieren. Das OEM-Set ist ein sehr schlankes Bauteil und besteht aus den Grundelementen für die Wirbelstromprüfung:

• Reflektionssensor
• Steuergerät
• Softwarebibliothek für Parametrierung
• Softwarebibliothek für Datenerfassung
• Optional: Auswertungssoftware

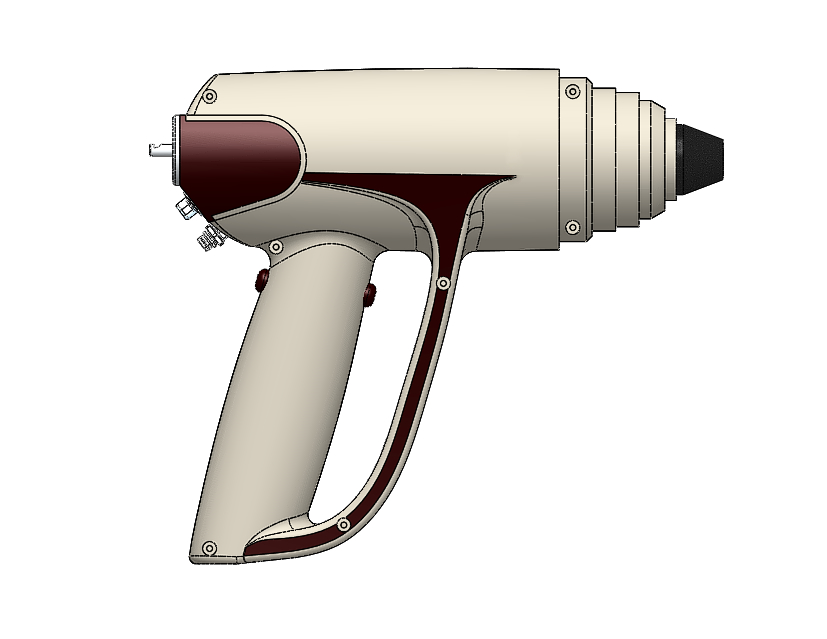

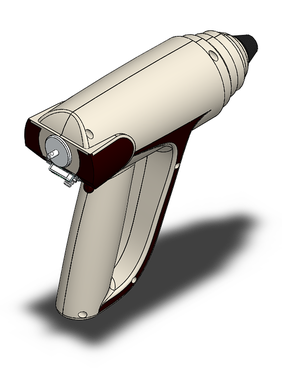

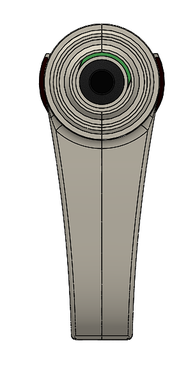

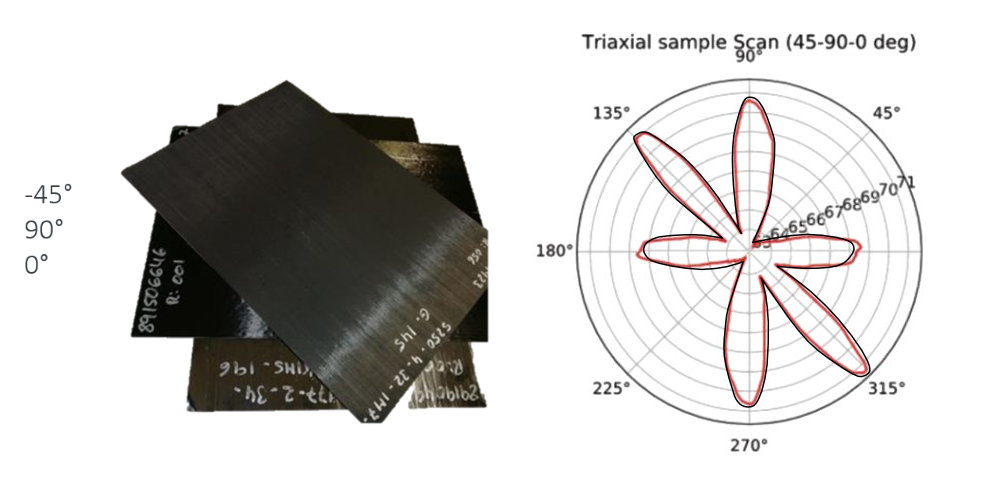

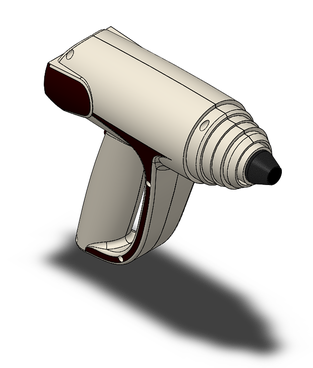

Das Wirbelstromsensor-Kit ist je nach Messaufgabe in verschiedenen Optionen erhältlich. Am gängigsten ist der SURAGUS Rotationssensor für eine automatisierte Offline-Isotropiemessung. Unsere Sensoren sind kompatibel zu gängigen Herstellern von Koordinatenmessgeräten wie z. B. Hexagon oder Faro. Die Hauptanwendung ist die Darstellung der Orientierung und des Flächengewichts der verschiedenen Lagen eines Gelages. Die Visualisierung der Messergebnisse erfolgt mittels eines Polardiagramms. Die Amplitude zeigt das Faserflächengewicht bzw. die Nähe zum Sensor an. Der Winkel zeigt die Orientierung an. Ist durch eine Referenzprobe die Position der Lagen bekannt, kann das Flächengewicht anhand eines Sollwerts in Relation gesetzt und interpretiert werden.

Bitte kontaktieren Sie uns für weitere Informationen.
